Riebalų skirtuvai

Kanalizacijos vamzdžiais tekantys riebalai daro neigiamą poveikį gamtinei aplinkai. Riebalai netirpsta vandenyje, tačiau išlieka nelengvai skaidomų lipnių gumulėlių, nusėdančių ant vamzdžių sienelių, pavidalu. Dėl to atsiranda nemalonus kvapas ir įrenginių korozija, užsikemša vamzdynai.

Riebalų skirtuvai naudojami visur, kur nuotekuose riebalų kiekis yra didesnis nei buitinių nuotekų sudėtyje. Įrenginiai montuojami arti riebalinių teršalų šaltinių, pvz., virtuvės nuotekų išleidimo vietose, restoranuose, viešbučiuose, mėsinėse ir greitojo aptarnavimo baruose.

Kadangi riebalų dalelių tankis yra mažesnis už vandens tankį, riebalų medžiagų atskyrimo nuo nuotekų proceso metu jos lieka vandens paviršiuje. Tankesni teršalai krenta į rezervuaro dugną.

Techniniai parametrai

  Typ
separatora

 Przepływ
nominalny

Objętość
osadnika

 Objętość
gromadzonych olejów

  Długość  Średnica  Wysokość   Rodzaj

Średnica
wej./wyj.

 Ilość
włazów
 l/s  1  1  m  m  m
 ST-05  0,5  100  30 - 0,6   1,4  pionowy  110  1
 ST-2  2  300  120 - 1,0   1,9  pionowy  110-160  1
 ST-3  3  400  170 - 1,2  1,8  pionowy  160-200  1
 ST-4  4  800  310  1,2 1,2   1,2  pionowy  160-200  2
 ST-7  7  1400  550  1,2 1,2  -  pionowy  160-200  2
 ST-10  10  2000  830  1,2 1,2  -  pionowy  160-200  2
 ST-15  15  3000  1200  1,5 1,5   -  pionowy  160-200  2



Riebalų skirtuvo parinkimo pavyzdys
DZIENNA ILOŚĆ WYDAWANYCH POSIŁKÓW

TYGODNIOWA ILOŚĆ
PRZETWARZANEGO POGŁOWIA (przetwórnie mięsne)





TYP SEPARATORA
TŁUSZCZU
Restauracje

Hotele
25 50  -  ST - 05P
100 220  -  ST-2P
200 440   9 VG  ST-4
360 770   18 VG  ST-7
520 1100  26 GV  ST-10
780 1650   40 GV  ST-15



1 GV = 1 krowa (sztuka duża) lub 2,5 świni

Określenie wartości przepływu i typu separatora tłuszczu, przeprowadzane jest przez projektanta na podstawie danych dotyczących nowobudowanego bądź projektowanego obiektu.

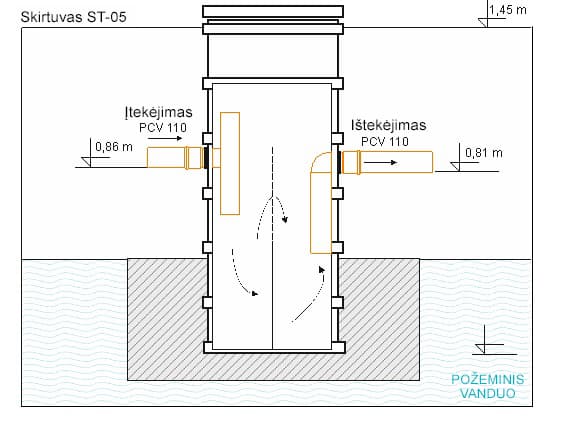

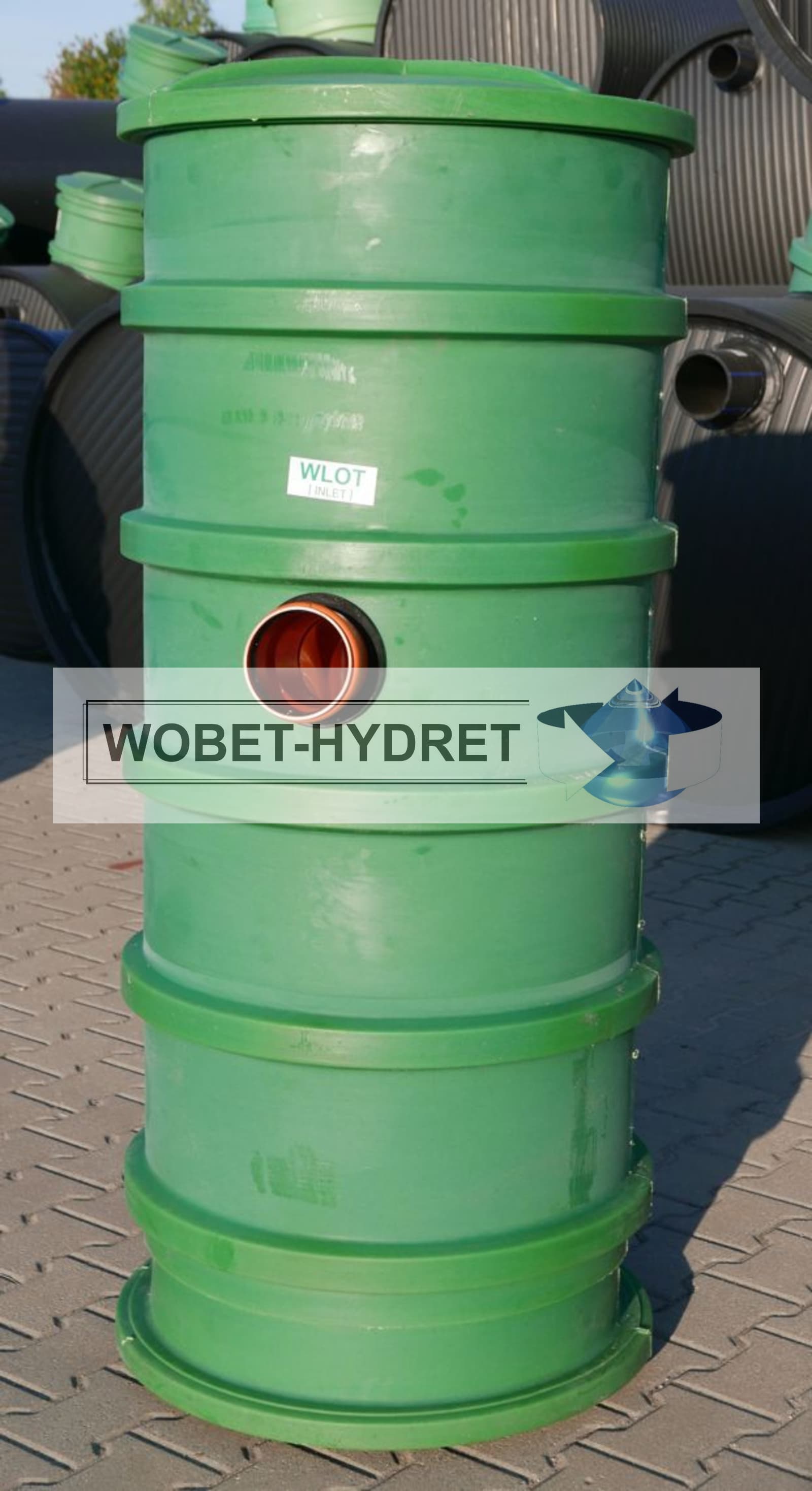

Skirtuvo ST-05 kataloginė kortelė

ST-05 tipo skirtuve įrengtas nusodintuvas. Skirtas naudojimui mažose viešojo maitinimo įstaigose: baruose ir pan.



Kompaktiška skirtuvo sandara užtikrina jo techninę priežiūrą ir galimybę naudoti nedidelį paviršių, ant kurio yra pastatytas rezervuaras.



 Tipas  Srautas  Nusodintuvo talpa Jungtys Skirtuvo skersmuo  Skirtuvo aukštis
 ST-05  0,5 l/s  100 litrų  110 mm  0,6 m  1,45 m
Separator tłuszczu typu ST-05

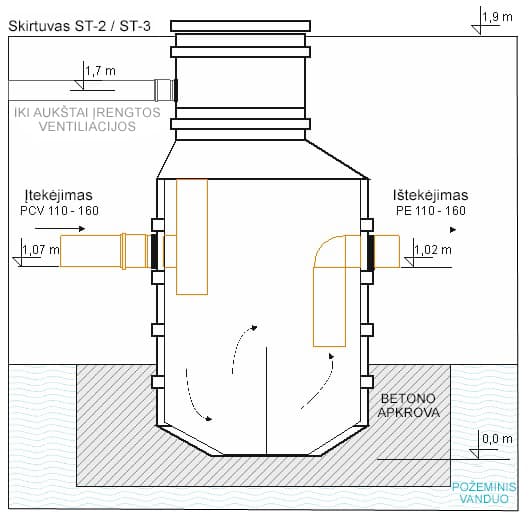

Skirtuvų ST-2 ir ST-3 kataloginė kortelė

ST-05 tipo skirtuve įrengtas nusodintuvas. Skirtas naudojimui mažose viešojo maitinimo įstaigose: baruose ir pan.

Kompaktiška skirtuvo sandara užtikrina jo techninę priežiūrą ir galimybę naudoti nedidelį paviršių, ant kurio yra pastatytas rezervuaras.



 Tipas Srautas  Nusodintuvo talpa Jungtys  Skirtuvo skersmuo  Skirtuvo aukštis
ST-2  2 l/s   300 litrų  160 mm  1,0 m  1,9 m
ST-3  3 l/s   400 litrų  160 mm  1,2 m  1,8 m
Separator tłuszczu ST-2 i ST-3

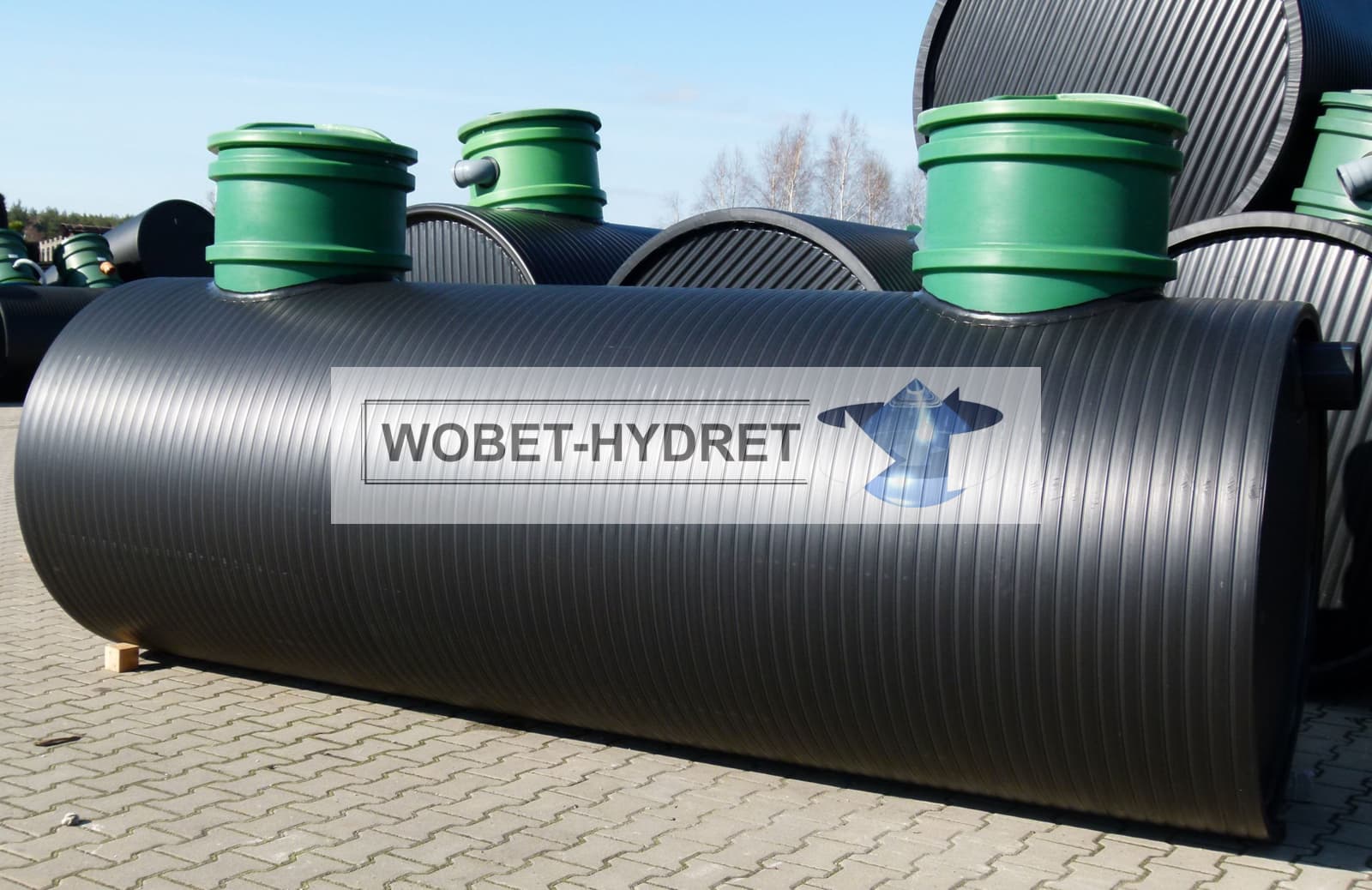

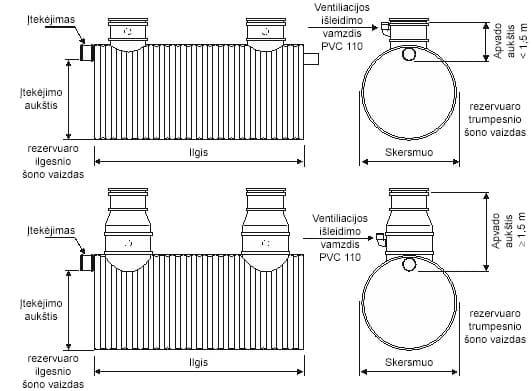

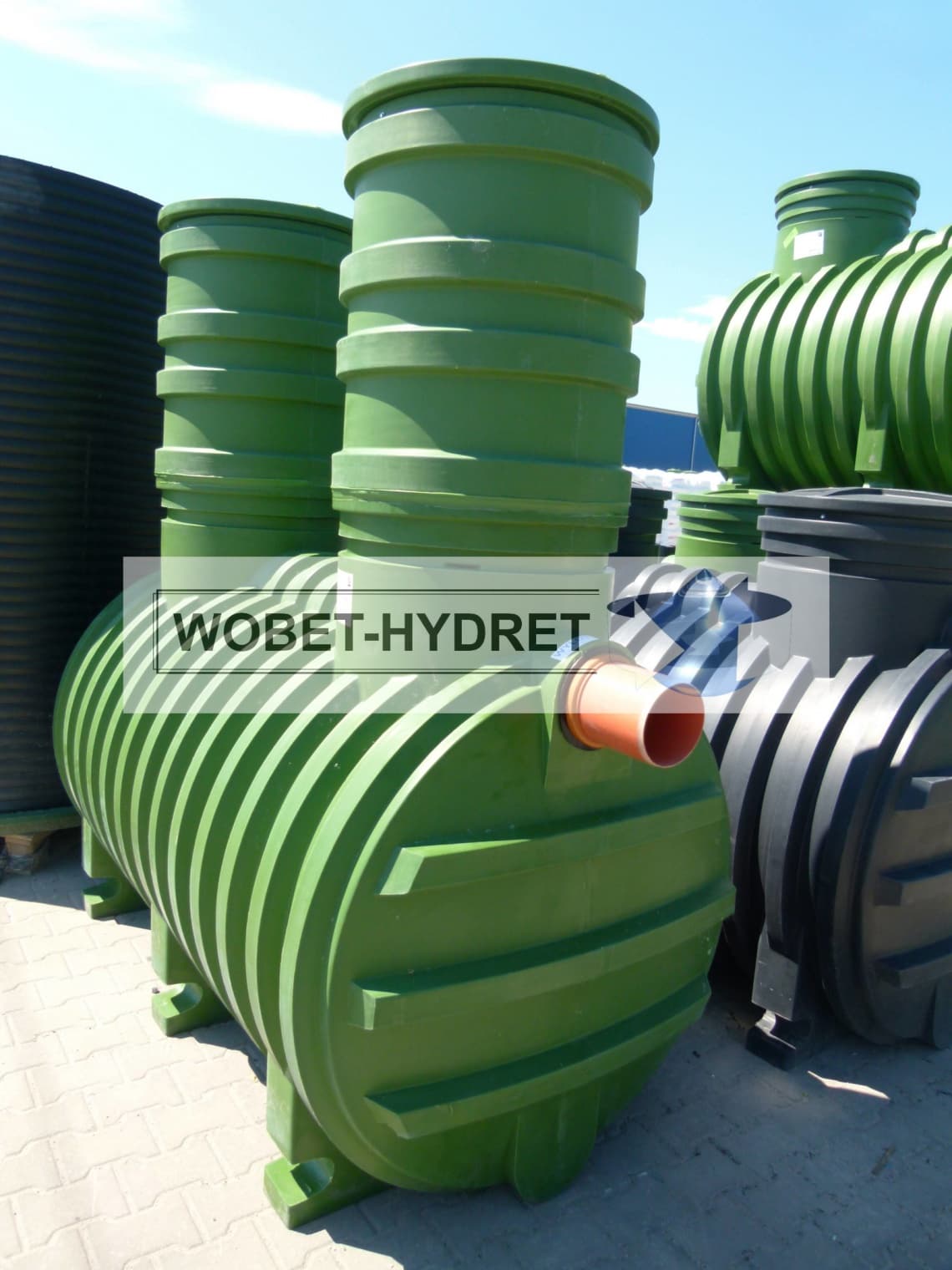

Skirtuvų ST-4 – ST-15 kataloginė kortelė

Horizontalios konstrukcijos riebalų skirtuvuose įrengtas nusodintuvas, kurio paskirtis – kaupti daugiau teršalų nei vertikalios konstrukcijos skirtuvai. Tai taip pat yra susiję su tinkamos įrenginio talpos užtikrinimu.

Skirtuvai ST-4 – ST-15 skirti naudoti esant dideliam srautui, taip pat didesniam teršalų kiekiui kaupti. Plačiai naudojami tokių rūšių objektuose, kaip: mokyklos, viešbučiai, mėsinės, skerdyklos ir pan.

Skirtuvų konstrukcija ir galimybė padidinti tikrinimo liukų skersmenis leidžia juos įrengti giliau.



Separator tłuszczu ST-2 i ST-3

Techniniai parametrai
Typ  Przepływ  Pojemność osadnika  Przyłącza  Średnica separatora  Długość separatora  Wysokość dopływu Ilość włazów rewizyjnych
ST-4 4 l/s  800 litrów 160-200 mm 1,2 m 2,2 m 1,05 m 2
ST-7  7 l/s 1400 litrów 160-200 mm 1,2 m 3,7 m 0,95 m 2
ST-10 10 l/s 2000 litrów 160-200 mm 1,2 m 5,5 m 0,95 m 2
ST-15 15 l/s 3000 litrów 160-200 mm 1,5 m 6,0 m 1,05 m 2
