Koalescenciniai skirtuvai

Skirtuvo sandara ir naudojimas

Skirtuvų paskirtis – naftos medžiagų, teršalų ir srutų šalinimas iš lietaus ir technologinio vandens. Siūlomi skirtuvai sujungti su nusodintuvu, kurio talpa yra 100–300 kartų didesnė nei vardinis srautas. Tai suteikia galimybę parinkti įrenginį priklausomai nuo dumblo kiekio. Skirtuvuose įstatytas koalescencinis įdėklas, užtikrinantis, kad ištekančių naftos medžiagų lygis būtų mažesnis kaip 5 mg/l.

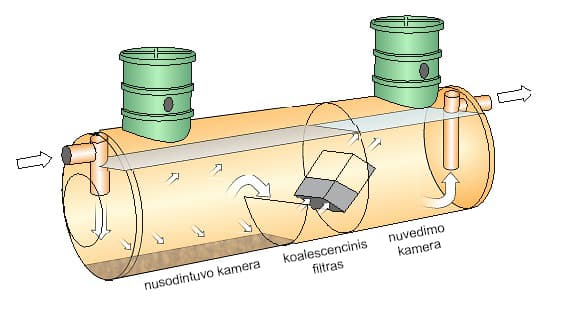

Separator koalescencyjny zasada działania

Prezentowana oferta pochodzi bezpośrednio od producenta separatorów koalescencyjnych, firmy Wobet-Hydret. W sprawie dodatkowych pytań, również dotyczących ceny separatora, prosimy o kontakt.



Siūlomų skirtuvų šeimų aprašymas

Siūlomus skirtuvus galima padalinti į dvi grupes:
a) per kuriuos prateka visas srautas, į kurį atsižvelgdami, pagal nusodintuvą skiriame dvi skirtuvų šeimas:
- BSK – skirtuvai nedideliam ir vidutiniam dumblų kiekiui
- TSK – skirtuvai dideliam dumblų kiekiui (taip pat skirti automobilių plovykloms)


b) kuriuose įrengta apvedimo sistema, padidinanti maksimalų pralaidumą;
- BSK-B, TSK-B – skirtuvai su apvedimo sistema, padidinančia vardinį srautą 5 kartus
- BSK-B2, TSK-B2 – skirtuvai su apvedimo sistema, padidinančia srautą 10 kartus

Riebalų skirtuvo parinkimo pavyzdys



Przykładowy dobór typu separatora substancji ropopochodnych w stosunku do powierzchni:



Powierzchnia zlewni (pokrytej kostką) Separator do przejęcia całości przepływu Separator z instalacją obejścia burzowego
110 m2 TSK-1P TSK-3B

230 m2 TSK-3
300 m2 TSK-4
460 m2 BSK-6, TSK-6
610 m2 BSK-8, TSK-8
770 m2 BSK-10, TSK-10
1150 m2 BSK-15, TSK-15
1530 m2 BSK-20, TSK-20  BSK-6B, TSK-6B
1920 m2 BSK-25, TSK-25
2300 m2 BSK-30, TSK-30
2690 m2 BSK-35, TSK-35  BSK-8B, TSK-8B

3070 m2 BSK-40, TSK-40
3460 m2 BSK-45, TSK-45  BSK-10B, TSK-10B
3840 m2 BSK-50, TSK-50
4610 m2 BSK-60, TSK-60  BSK-15B, TSK-15B
5380 m2 BSK-70, TSK-70
6150 m2 BSK-80, TSK-80  BSK-20B, TSK-20B
7690 m2 BSK-100, TSK-100



MYJNIA RĘCZNA POJAZDÓW OSOBOWYCH (od 1 do 2 agregatów ciśnieniowych)

  • przepływ co najmniej 3 l/s z osadnikiem o pojemności minimalnej 900 l (proponowany TSK-3 lub TSK-4)


MYJNIA RĘCZNA POJAZDÓW OSOBOWYCH I DOSTAWCZYCH

  • separator z osadnikiem o pojemności minimalnej 2500 l (proponowany TSK-6)


MYJNIA AUTOMATYCZNA

  • przepływ co najmniej 6 l/s z osadnikiem o pojemności minimalnej 5000 l (proponowany TSK-6M)



Nie jesteś pewnien jaki separator koalescencyjny powinieneś wybrać? Skontaktuj się bezpośrednio z producentem separatorów koalescencyjnych, firmą Wobet-Hydret  – nasi doradcy techniczni z chęcią udzielą pomocy w tym zakresie. W sprawie poznania ceny wybranego separatora równiez prosimy o kontakt.

Skirtuvo TSK-1P kataloginė kortelė

TSK-1P tipo skirtuve yra koalescencinis įdėklas ir (smėlio) nusodintuvas.

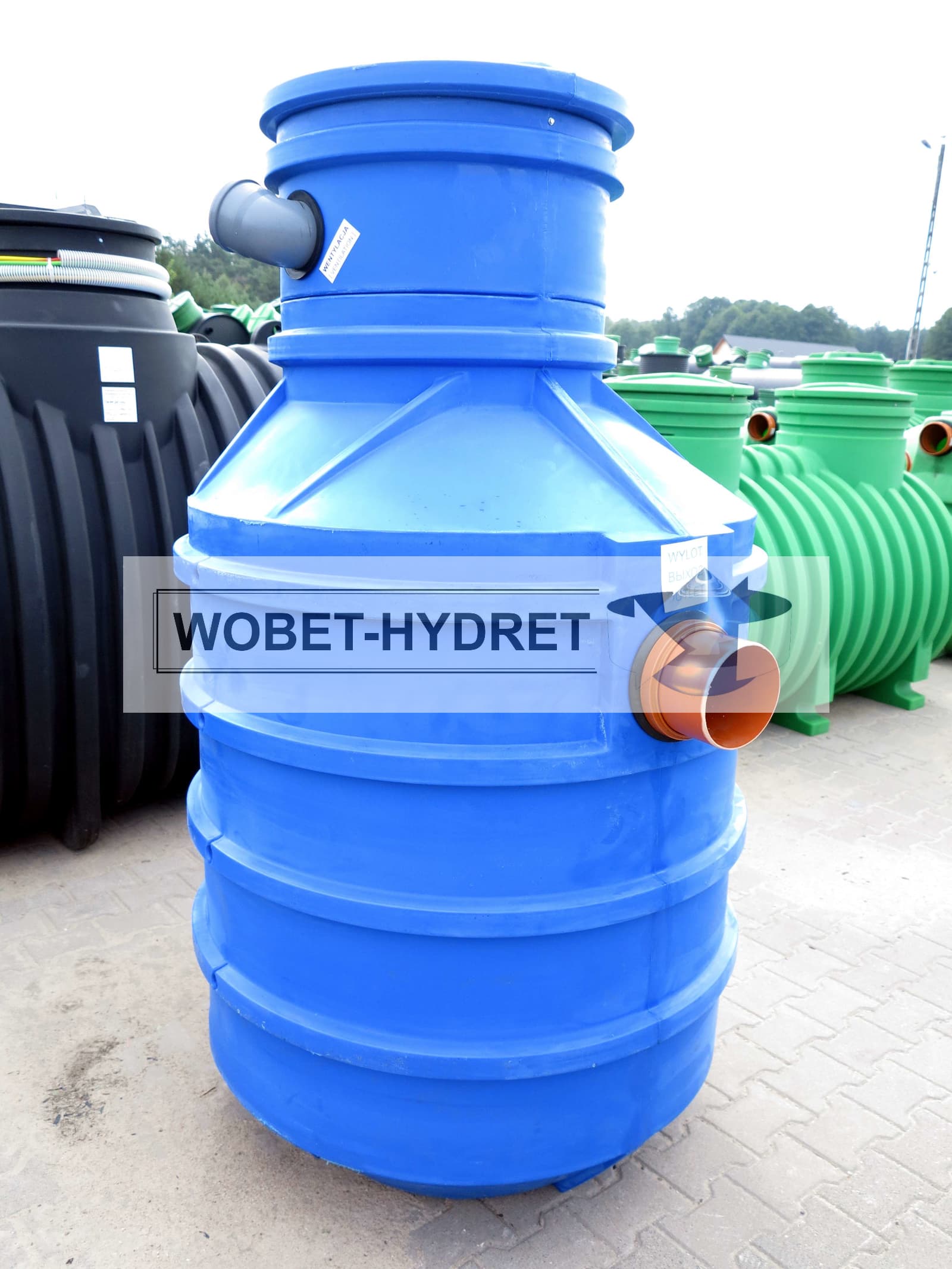

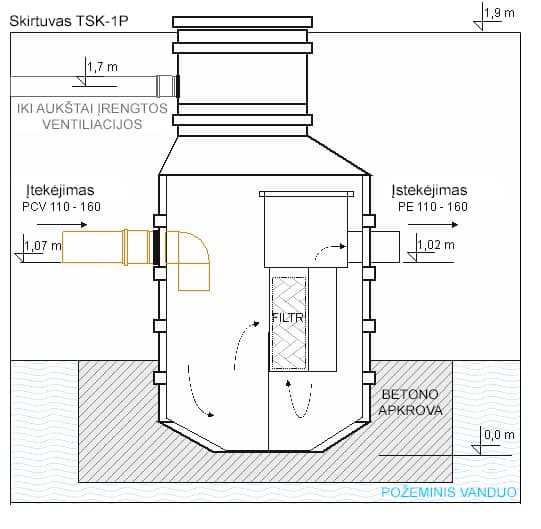

Separator koalescencyjny typu TSK-1P

TSK-1P skirtuvas yra mažiausias iš skirtuvų su koalescenciniu filtrų šeimos. Integravus nusodintuvą į vieną korpusą, buvo sukurtas kompaktiškas įrenginys, kuris užima labai mažai ploto ir kurį galima techniškai prižiūrėti

Techniniai parametrai



 Tipas Srautas Nusodintuvo talpa Jungtys Skirtuvo skersmuo Skirtuvo aukštis
TSK-1P 1,5 l/s 600 litrów 160 mm 1,0 m 1,9 m



Skirtuvų BSKir TSK kataloginė kortelė

BSK ir TSK tipų skirtuvuose yra koalescencinis įdėklas ir (smėlio) nusodintuvas.

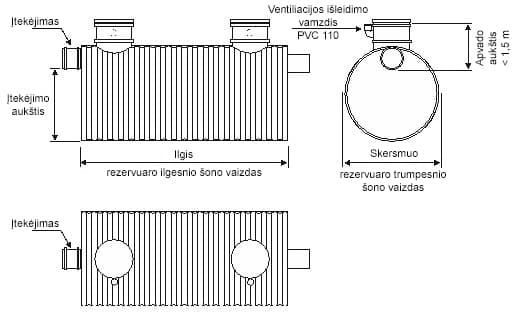

Separatory koalescencyjne BSK i TSK

Techniniai parametrai

Zgodność z normą: PN-EN 858-1:2005/A1:2007, Atest Higieniczny: HK/W/0512/01/2013



Typ separatora  Przepływ nominalny Objętość osadnika Objętość gromadzonych olejów Długość Średnica Wysokość dopływu Średnica wej./wyj. Ilość włazów
l/s l l m m m
TSK-3 3 900 200 2,0 1,2 1,04 160 2
TSK-4  4 1200  270 2,9 1,2 1,00 160-200  2
TSK-6  6 1200  270 2,9 1,2 1,00 160-200  2
TSK-6  6 2500  550 4,6 1,2 1,00 160-200   2
BSK-10  10 2000  280 3,1 1,5 1,26 160-200   2
TSK-10  10 3000  420 4,3 1,5 1,26 160-200   2
BSK-15 15 3000  420 4,3 1,5 1,23 200-250  2
BSK-15 15 3000 420 4,8 1,5 1,15 250-315 2
BSK-20 20 4000  560 6,0 1,5 1,23 200-250  2
BSK-25 25 3000 420 4,8 1,5 1,23 200-250 2
BSK-30 30 3000 420 5,4 1,5 1,23 200-250 2
BSK-30 30 5000 700 6,5 1,5 1,15 200-315 2
BSK-40 40 4000 560 6,0 1,5 1,15 200-315 2
BSK-50 50 5000 700 7,1 1,5 1,15 200-315 3

Separatory koalescencyjne z obejściem burzowym

Separator typu BSK i TSK w wersji B jak i B2 wyposażone są we wkład koalescencyjny oraz osadnik (piaskownik).


Przykładowy rysunek separatora z dwoma włazami rewizyjnymi:

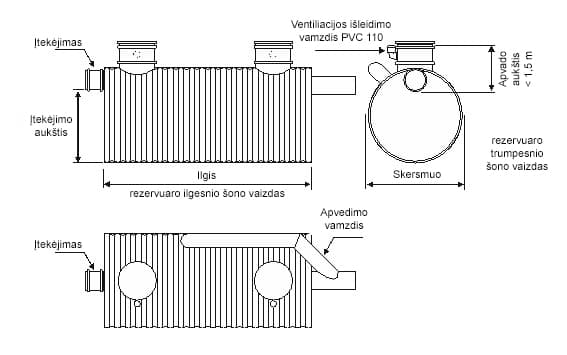

Separator koalescencyjny z obejściem burzowym
Techniniai parametrai

Zgodność z normą: PN-EN 858-1:2005/A1:2007, Atest Higieniczny: HK/W/0512/01/2013



Typ separatora Przepływ nominalny Max. przepływ burzowy Objętość osadnika Objętość gromadzonych olejów Długość Średnica Wysokość dopływu Średnica wej./wyj. Ilość włazów
- l/s l/s l l m m m - -
BSK-6B 6 30 1200 270 2,9 1,2 1,00 160-200 2
TSK-6B2  6 60 2000 440 4,6  1,2  1,00   160-200   2
BSK-10B  10  50 2000 280 3,1  1,5  1,23  200-250  2
BSK-10B2 10  100 2000 280 3,7  1,5 1,15 250-315  2
TSK-10B2 10  100 4000 560 5,4 1,5  1,15 250-315 2
BSK-15B 15  75 3000 420 4,2  1,5  1,15  250-315    2
BSK-15B2 15  150 3500 490  6,0  1,5   1,15 250-315  2
TSK-15B2 15 150 5000 700 6,5 1,5  1,15 250-315 3
BSK-20B 20 100 4000 560 5,4  1,5   1,15  250-315  2
BSK-20B2 20 200 4000 560 6,0 1,5  1,15 250-315 2
BSK-30B 30 150 3500 490 6,0 1,5  1,15 250-315 2
BSK-30B2 30 300 6000 840 7,7 1,5  1,05 250-400 3
BSK-40B 40 200 4000 560 7,1 1,5  1,05 250-400 2
BSK-40B2 40 400 4000 560 7,1 1,5  1,05 315-400 2
BSK-50B 50 250 5000 700  7,1  1,5   1,05   315-400   3
BSK-50B2 50 500 5000 700  7,7  1,5  1,05  315-400   3

Giliau (nei standartiniai) įrengiamų skirtuvų kataloginė kortelė

BSK ir TSK tipų skirtuvuose yra koalescencinis įdėklas ir (smėlio) nusodintuvas. Juose taip pat gali būti įrengta apvedimo sistema (B ir B2 versijos). Skirtuvai paprastai turi 2 tikrinimo liukus. Kiekvieno liuko skersmuo siekia 0,8 m ir link dangčio sumažėja iki 0,6 m. Dangčio skersmuo – 0,6 m.

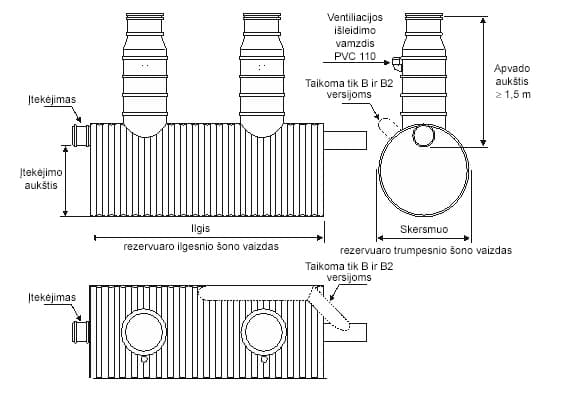

Pavyzdyje pavaizduotas skirtuvas su dviem tikrinimo liukais.

Separator kolescencyjny typu BSK i TSK
Techniniai parametrai

 Zgodność z normą: PN-EN 858-1:2005/A1:2007, Atest Higieniczny: HK/W/0512/01/2013




Typ separatora		 Przepływ nominalny Max. przepływ burzowy Objętość osadnika Objętość gromadzonych olejów Długość Średnica Wysokość dopływu Średnica wej./wyj. Ilość włazów
- l/s l/s l l m m m - -
TSK-6B 6 6 2000 330 3,7 1,5 1,23 200-250 2
BSK-10 10 10 2000 330 3,7 1,5 1,23 200-250  2
BSK-10B  10  50 2000 330 3,7  1,5   1,23  200-250  2
BSK-10B2 10  100 2000 280 3,7  1,5 1,15 250-315  2
TSK-10B2 10  100 4000 560 5,4 1,5  1,15 250-315 2
BSK-15B 15  15 3000 420  4,2  1,5  1,23  200-250    2
BSK-15B2 15  150 3500 490  6,0  1,5   1,15 250-315  2
TSK-15B2 15 150 5000 700 6,5 1,5  1,15 250-315 2
BSK-20B 20 100 4000 560 5,4  1,5   1,23 200-250  2
BSK-20B2 20 200 4000 560 6,0 1,5  1,15 250-315 2
BSK-30B 30 150 3500 490 6,0 1,5  1,15 250-315 2
BSK-30B2 30 300 6000 840 7,7 1,5  1,05 250-400 2
BSK-40B 40 200 4000 560 7,1 1,5  1,05 250-400 2
BSK-40B2 40 400 4000 560 7,1 1,5  1,05 315-400 2
BSK-50B 50 250 5000 700  7,1  1,5   1,05   315-400   2
BSK-50B2 50 500 5000 700  7,7  1,5  1,05  315-400   2
